디지털논리회로 - 디지털 시스템 ~ RAM

1. 디지털 시스템의 개요



· 아날로그 - 전류 / 전압 등 연속적인 값을 표현함

· 디지털 - 0과 1로 나누어진 2진수로 값을 표현함

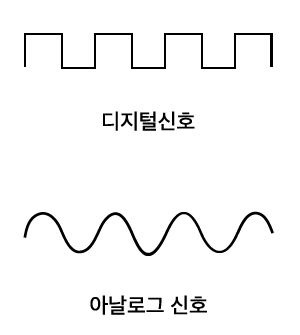

디지털과 아날로그



이들을 서로의 값으로 변환하기 위해 각각 DAC / ADC 라는 컨버터가 필요함.



1 - 1. 아날로그의 디지털 변환

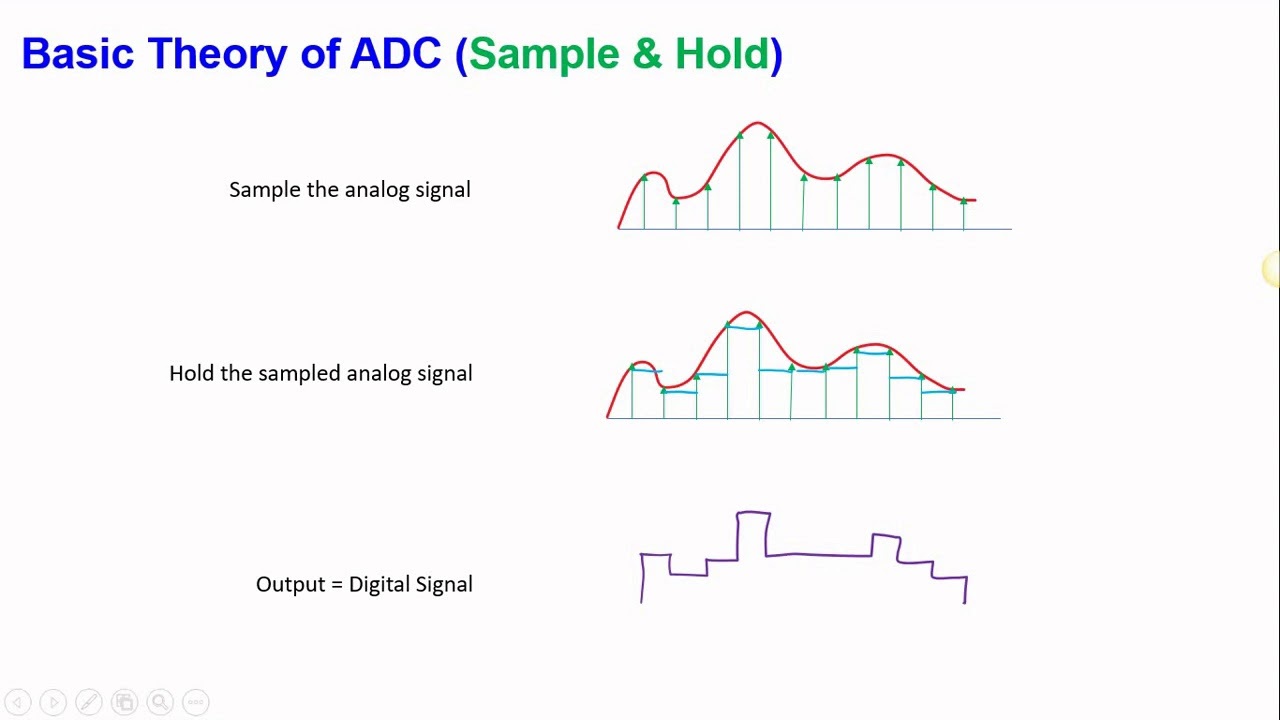

아날로그를 디지털로 변환하는 과정



아날로그 신호를 일정 주기마다 기록하는 과정을 표본화,

기록 후 추출한 값을 정수로 변환하는 것을 양자화,

이 정수를 2진수로 변환하는 것을 부호화 라고 함.



1 - 2. 디지털 시스템의 이해

1 / 0

True / False

ON / OFF



이것을 '2진 디지털 신호' 라고 함.



이들을 표현하는 단위는 비트, 니블, 바이트, etc...



비트, 크럼블, 니블, 바이트.....



디지털 시스템과 아날로그 시스템의 가장 큰 차이는



디지털 = 비연속적 입력 - > 이산 정보를 출력함 (0101010... -> 1010101...)

아날로그 = 연속적 입력 ->  연속적 정보를 출력함 (456824... -> 134855...)



1 - 3. 디지털 시스템의 장점과 단점

장점 -



이산 정보로 저장된 덕에 비교적 내 / 외부의 잡음에 강함

ON / OFF 두 개의 내용만 사용하므로 회로 설계에 용이하다는 장점이 있음

정보의 저장 / 가공이 쉬운 편임

정확성 / 정밀도가 높음

시스템의 소형화가 용이함



단점 -



컨버터인 ADC / DAC 가 필수적으로 요구됨

적은 수를 추출해 표본을 추출한 경우 원본처럼 복구가 힘듬

디지털화 중 훼손이 발생함







디지털 집적 회로 -



디지털 회로는 아날로그 회로와 상반되고, 수치화된 전압을 표현함

IC, 집적 회로는 저항 / 커패시터 / 트랜지스터 / 다이오드 가 융합한 것.

( 소자의 개수에 따라서 소규모 ~ 극초고밀도로 나뉨. )





2. 메모리



메모리는 기본적으로 정보의 저장과 이를 불러오는 기능을 가짐,

컴퓨터 속 하드웨어는 중앙처리장치 CPU, 기억 장치, 입/출력 장치로 구분되어있음.





2 - 1. 메모리의 종류







ROM -

읽기 전용 메모리. 데이터가 전원이 없어도 소실되지 않아 비휘발성 메모리라고 불림,

일정한 프로그램을 작성해서 사용되기 때문에, 재작성이 불필요함.



PROM - 1회에 한정해 데이터를 재작성할 수 있음

EPROM / EEROM - 자외선 / 전기적으로 데이터를 지우고 재작성이 가능함.

MASK ROM - 제조시 미리 기억해두는 기본적 ROM





RAM -

읽기 / 쓰기 메모리, 전원이 없으면 그대로 날아가기 때문에 휘발성 메모리라고 불림

접근 시간이 동일한 임의 접근 기억 장치 - 기억이 필요한 분야에서 사용함.



SRAM / 양극형 SRAM / PB SRAM - 정적인 RAM, 양극형은 고속이나 높은 전력 소모. PB는 대기시간이 전무함.

DRAM / FPM DRAM - 동적인 RAM, FPM은 고속.

SDRAM / DDR SRAM - 동기 동적 RAM, DDR은 한번에 두개의 정보를 주고받을 수 있음.



CMOS - 캐시



플래시 메모리 - 전기적인 읽기/지우기가 가능함
